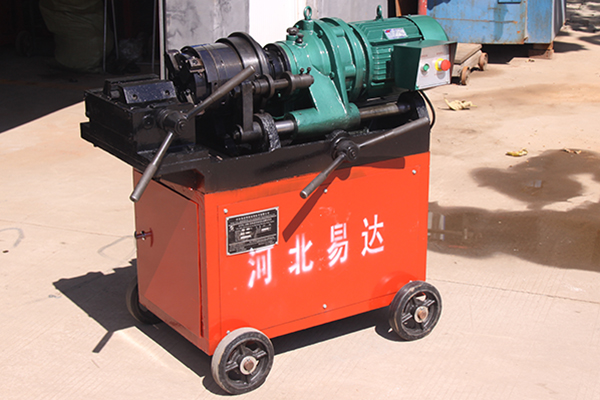

BGZL-40B3 Rolmachine voor het afpellen van ribben
Korte beschrijving:
1. Steel Bar Rib Peeling en draadsnijmachine BGZL-40B3 1).de technische parameter voor BGZL-40B3 stalen staaf ribschil- en draadsnijmachine Het machinemodel BGZL-40B3 Machine Rolling Roller model EFGH Draadafstand (mm) 2,0 2,5 3,0 3,0 Stalen staaf Standaard 16 18、20、22、25 28、32 36、 40 Het hele machinegewicht 535Kg De kracht van de hoofdelektromotor 5.5KW De kracht van de waterpomp Elektrische motor 0,75KW De werkspanning ...
1.Steel Bar Rib Peelingen draadsnijmachine BGZL-40B3
1).detechnische parameter voor:BGZL-40B3 stalen staaf rib peeling en threadingmachine
| Het machinemodel | BGZL-40B3Machine | |||
| Model met rollende rol | E | F | G | H |
| Draadsteek (mm) | 2.0 | 2,5 | 3.0 | 3.0 |
| Stalen staaf standaard | 16 | 18、20、22、25 | 28、32 | 36、40 |
| Het hele machinegewicht | 535Kg | |||
| De kracht van de belangrijkste elektrische motor: | 5.5KW | |||
| De kracht van de elektrische motor van de waterpomp | 0,75 kW | |||
| De werkspanning | 380V 50Hz 3Fase | |||
| De uitgangsrotatiesnelheid van reducer: | 62 | |||
| Afmeting (mm) | 1000╳180╳1000mm | |||
2).De capaciteit en het gebruik:
BGZL-40B3 stalen staaf rechte schroefdraad verwerking rib peeling machine is de exclusieve gebruik rib peeling kartelmachine voor de rechte schroefdraad verbinding.Het wordt voornamelijk gebruikt bij de verwerking van de bovenkant van de structurele stalen staaf.
2 (wapening)Stelr
Dekoppelingskoppelingenmodel isverdeeld in 9categorieënvolgens de wapeningskoppeling.(Eenheid:mm)
1).Deparameter van koppelingen:
| Grootte (mm) | O D ± 0,5 (mm) | draad (mm) | L±0.5 (mm) | Toonhoogte | Rib peeling koppeling gewicht/st (kg) | Draadhoek: |
| Φ16 | 25 | M16.5 | 40 | 2.0 | 0,111 | 60 graden |
| Φ18 | 28 | M18.5 | 45 | 2,5 | 0,136 | |
| Φ20 | 31 | M20.5 | 50 | 0,175 | ||
| Φ22 | 33 | M22.5 | 55 | 0.203 | ||
| Φ25 | 37 | M25.5 | 60 | 0.266 | ||
| Φ28 | 41 | M28.6 | 70 | 3.0 | 0,375 | |
| Φ32 | 47 | M32.6 | 75 | 0,533 | ||
| Φ36 | 54 | M36.5 | 85 | 0,828 | ||
| Φ40 | 59 | M40.2 | 95 | 1.085 |
2). De kenmerken van het gebruik:
| Modus | gebruik gelegenheid |
| Standaardmodel | gebruikt in de gelegenheid voor het aansluiten van de stalen staaf in normale situatie; |
| Model met verschillende diameter: | gebruikt voor het verbinden van de stalen staaf in verschillende diameters |
| Uitlopend model | gebruikt voor de stalen staaf die moeilijk te evenaren was |
| Positief en negatief schroefdraadmodel | Gebruikt in de gelegenheid dat de stalen staaf aan de twee zijden beide niet kan worden gedraaid, maar de lengtes kunnen worden aangepast. |
| Borgmoermodel | Gebruikt wanneer de stalen staaf niet kan worden gedraaid, dan draait het de verbindingskoppeling om zich bij de stalen staaf te voegen en vergrendelt u de verbindingskoppeling met de borgmoer. |
3). Demateriaalvan de verbindingskoppeling
Het materiaal van de verbindingskoppeling is constructiekwaliteit staal van No.45 staal.
Werkend principe:
1) Snijd het uiteinde van de wapening in stukken;
2) Schil de ribbe van het uiteinde van wapening met speciale ribbe die parallelle draadwalsmachine afpelt;
3) Verbind de twee uiteinden van wapening met de draadkoppeling van de ribschil;
Belangrijkste reserveonderdelen van BGZL-40B3 Rolling Machine:
