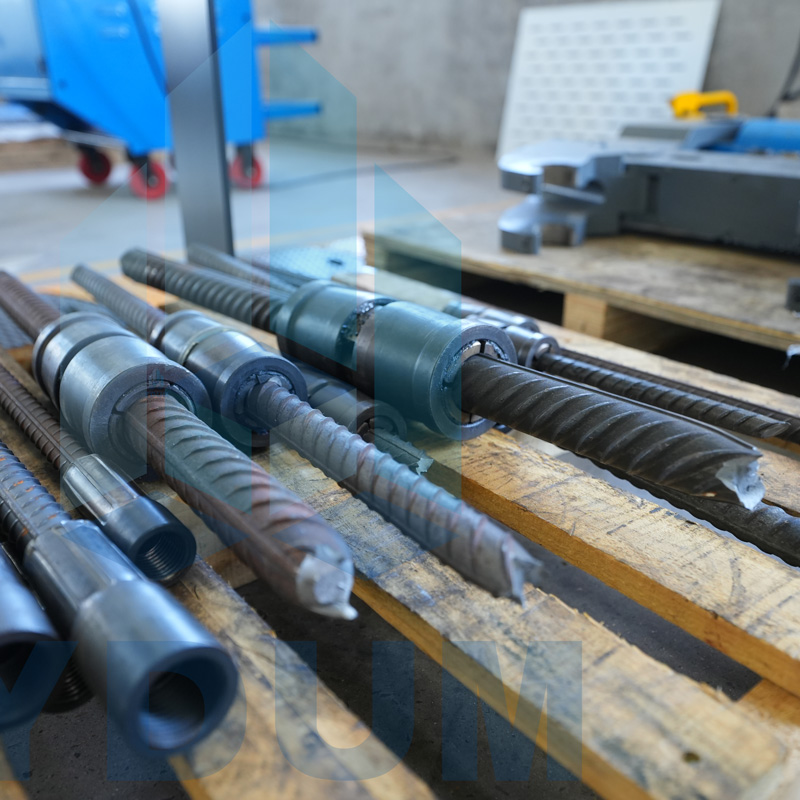

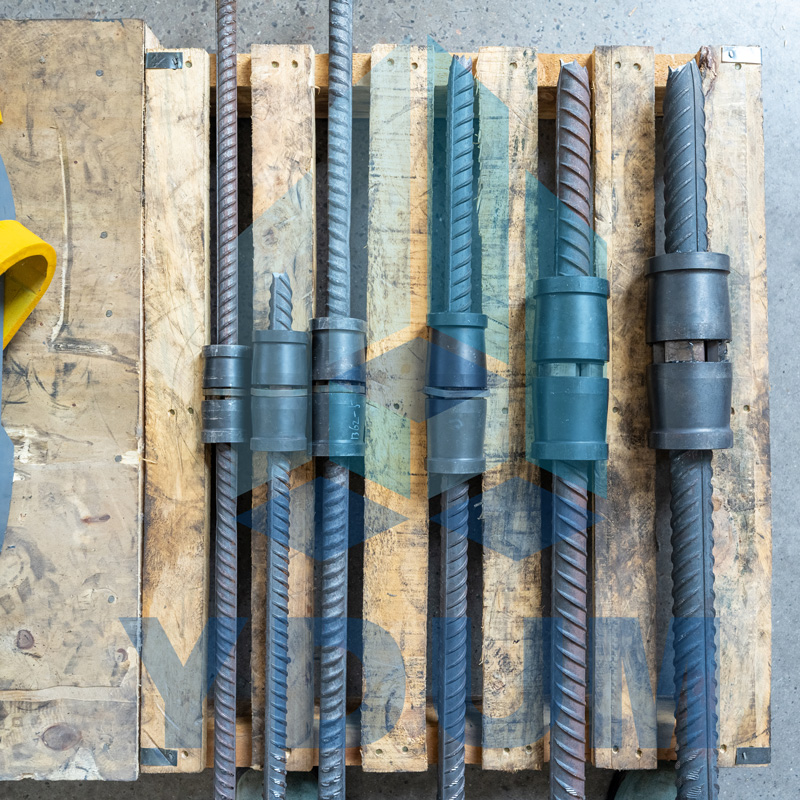

CT Самоблокирующийся Соединительная Муфта
Short Description:

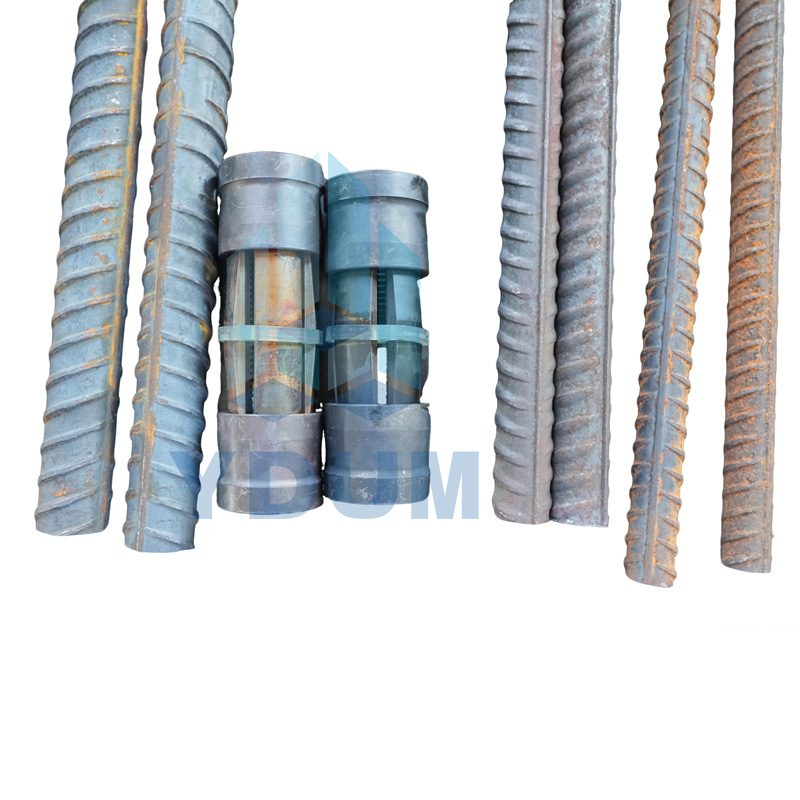

CT Самоблокирующийся соединительная муфта состоит из двух стальное кольцо, четырех зубчатая рейка и кронштейн крепоения.
Стальное кольцо и зубчатая рейка изготовлены из легированной стали, которая обладает высокой прочностью и твердостью.
кронштейн крепоения изготовлена из мягкого пластика, который временно фиксирует зубчатую рейку и улучшает допуск на отклонения арматуры.
Муфты подходит для соединения модульных арматурная сетка, обладает высокой эффективностью соединения, стабильностью и надежностью.
Принцип работы
Cтальное кольцо сжимается специальным инструментом и сжимается внутрь под действием силы выдавливания зубчатая рейка. Зубья на зубчатая рейка вдавливаются в поперечные и продольные ребра арматуры, чтобы обеспечить соединение стальных стержней.
Предварительно установите зубчатая рейка на арматуры, отрегулируйте положение и блокировать Стальное кольцо на зубчатой рейке.
С помощью специального инструмента для сжатия зажмите стальное кольцо на месте.
Установка
Зубчатая рейка была тщательно дизайн и процессов термообработки прочность экструзии была повышена на 30 %,что привело к увеличению силы сцепления и более глубокому проникновению и более глубокому проникновению зубчатая рейка на арматуре.
Устраняет необходимость в накатки резьбы арматуры, шлифовании конце арматурны и процедурах проверки резьбы.
Преимущество
Специально дизайн, снижения давления инструмента при установке.
Повышенная общая прочность, ступенчатая конструкция концов облегчает позиционирование при экструзии, увеличивая площадь контакта с бетоном.
Инструмент для обжима отличается более компактными размерами и меньшим весом (на 20 % легче аналогичных продуктов), что делает его более подходящим для работы в ограниченных пространствах и зонах с плотной арматурой.
Использование 4шт. зубчатые рейки, позволяющая устанавливать арматуру с допуском по центрированию, равным ≥1,5 диаметра арматурного стержня.
Стальное кольцо и зубчатая рейка изготавливаются как единое целое методом штамповки, что обеспечивает превосходную экономическую эффективность при массовом производстве.
(Внимание: мы регламентируем максимально допустимый зазор между двумя арматурными стержнями в экстремальных условиях.)
|
максимально допустимый зазор между двумя арматурными стержнями |
|||||||||
| Размер |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
36 |
40 |
| Зазор L/mm |
10 |
10 |
10 |
10 |
10 |
10 |
16 |
16 |
20 |
